Výměna kulisy řazení u vozu Škoda Fabia 1.4 MPI: Návod na odstranění vůlí v řazení, výměnu pouzder a seřízení táhel

Legendární motorizace 1.4 MPI (OHV o výkonu 44 kW nebo 50 kW) patří mezi nejspolehlivější pohonné jednotky první generace modelu Fabia. Přesto po ujetí 150 000 až 250 000 kilometrů začne většinu majitelů trápit nepříjemný neduh: řadicí páka ztratí jakoukoli přesnost, má obrovské vůle do všech stran a zařazení jedničky nebo zpátečky vyžaduje cvik či hledání správného úhlu. Mnoho řidičů hledá video návody s dotazem vymena kulisi radenia fabia 1.4 mpi rok 2001rok 2001ps://www.youtube.com, protože demontáž celého mechanismu zespodu vozu skrývá několik technických záludností.

V tomto podrobném servisním manuálu se zaměříme na kompletní postup repase a výměny mechanismu řazení u Fabie 1.4 MPI (rok výroby 2001), vysvětlíme rozdíly v konstrukci táhlového a lanovodového řazení a ukážeme, jak správně nastavit táhla na převodovce bez nutnosti drahého speciálního nářadí.

Konstrukce řazení u Škoda Fabia 1.4 MPI (2001): Táhla vs. Lanovody

U první generace Fabie se v závislosti na motorizaci a roku výroby používaly dva zcela odlišné systémy přenosu pohybu od řadicí páky k převodovce:

• Táhlové řazení s pevnou tyčí (motory 1.4 MPI 44 kW / 50 kW): Motor 1.4 MPI je konstrukčně odvozen z motorů Škoda Felicia a Favorit a je spojen s převodovkou typu 002 / 02T. Přenos pohybu řadicí páky zajišťuje ocelová vodící tyč společně s reakční tyčí. Veškeré vůle vznikají opotřebením pryžových silentbloků a plastových kloubků na obou koncích této tyče.
• Lanovodové řazení (motory 1.4 16V, 1.9 TDI a novější 1.2 HTP): Zde jsou pohyby přenášeny dvojicí ohebných ocelových lanek v bowdenech. Vůle zde bývají menší, avšak při poškození se lanka třepí a zadrhávají.

U ročníku 2001 s motorem 1.4 MPI je naprostá většina vozů vybavena klasickým táhlovým systémem, který je sice mechanicky odolný, avšak plastová pouzdra v kulise vlivem věku a mastnoty křehnou a praskají.

Příznaky, že kulisa a táhla vyžadují okamžitou výměnu

Opotřebení mechanismu řazení se rozvíjí postupně. Mezi typické symptomy patří:

1. Obrovská vůle v neutrálu i při zařazené rychlosti: Řadicí pákou lze pohybovat do stran o několik centimetrů, i když je zařazen například 3. rychlostní stupeň.
2. Obtížné řazení 1. převodového stupně: Místo jedničky se velmi často zařadí trojka, nebo je nutné řadicí páku nepřirozeně silně tlačit doleva.
3. Drhnutí a škrtání při řazení zpátečky: Zpátečka nejde zařadit napoprvé, ozubená kola škrtají o sebe, protože pojistka zpátečky (stlačení páky dolů) má vymačkané vodící drážky.
4. Kovové klapání z podvozku při přeřazení: Utržený gumový silentblok záchytu reakce řazení naráží do podlahového plechu karoserie.

Nářadí a potřebné náhradní díly

Před zahájením montážních prací si připravte:

• Servisní zvedák nebo montážní jámu (práce ze země na heveru je krajně nepohodlná a nebezpečná)
• Sadu gola klíčů (ořechy 10, 13 a 16 mm, prodlužovací nástavce)
• Kombinované kleště a plochý šroubovák na pojistné spony
• Sadu náhradních pouzder kulisy (opravná sada řazení Škoda Fabia) nebo kompletní novou kulisu
• Kvalitní lithnou nebo teflonovou vazelínu na promazání plastových kloubů
• Čistič brzd na odmaštění prostoru táhel pod autem

Podrobný postup výměny kulisy a repase táhel

Krok 1: Práce v interiéru – demontáž manžety a středového tunelu

V interiéru vozu uvolněte koženkovou manžetu řadicí páky z plastového rámečku středové konzoly opatrným zatlačením po stranách. Vyšroubujte hlavici řadicí páky. Odšroubujte upevňovací šrouby středového tunelu (pod popelníkem a v zadní části u ruční brzdy) a plastový tunel vyjměte z vozu, čímž se odhalí horní kryt skříně kulisy řazení.

Click here to preview your posts with PRO themes ››

Krok 2: Zvednutí vozu a demontáž tepelného štítu výfuku

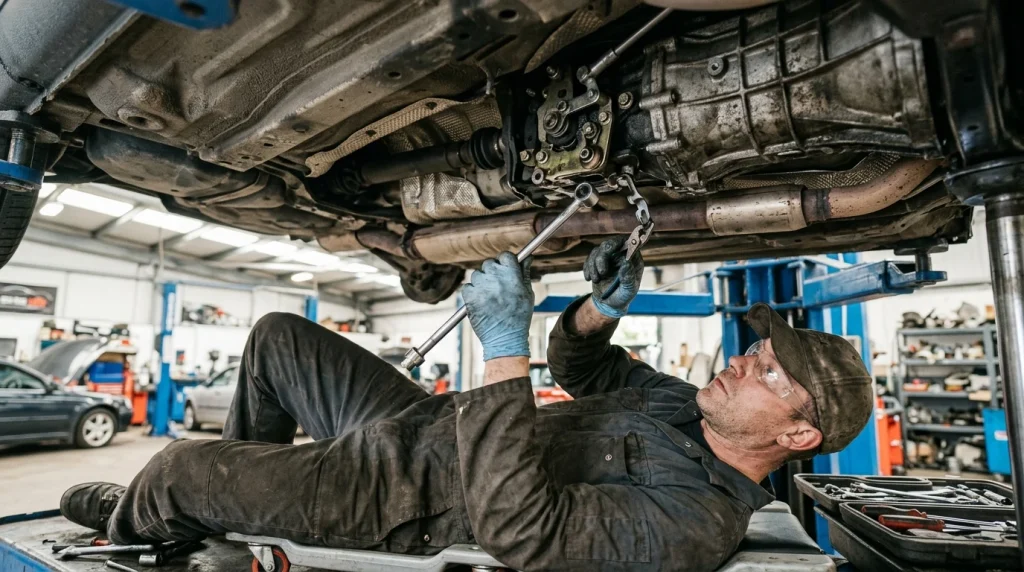

Vozidlo zvedněte na zvedáku. Mechanismus kulisy řazení je zespodu kryt hliníkovým tepelným štítem výfukového potrubí. Odšroubujte plechové matice tepelného štítu a opatrně jej posuňte po výfukové trubce dozadu. V některých případech je nutné vyvěsit výfuk z pryžových závěsů pro získání dostatečného pracovního prostoru.

Krok 3: Odpojení táhla řazení a reakční vzpěry

Povolte svěrnou objímku spojující podélnou tyč řazení s kloubem převodovky (šroub M8 na klíč 13 mm). Před povolením si rýsovací jehlou nebo fixem označte přesnou polohu tyče v objímce, což výrazně usnadní následné základní seřízení. Následně odpojte reakční vzpěru uchycenou k obalu převodovky.

Krok 4: Demontáž samotné skříně kulisy

Skříň kulisy řazení je k podlaze karoserie upevněna čtyřmi šrouby. Po jejich vyšroubování lze celý mechanismus spustit směrem dolů pod vozidlo. Vyjměte plastový koš kulisy s řadicí pákou na dílenský stůl.

Krok 5: Výměna vyběhaných pouzder a promazání

Rozložte mechanismus kulisy: vycvakněte zajišťovací kroužky, vyjměte kulový čep řadicí páky a stará vymačkaná plastová pouzdra. Veškeré kovové části důkladně odmastěte a očistěte od letitých nánosů ztvrdlého tuku a prachu. Do tělesa nalisujte nová pouzdra z opravné sady, kulový čep bohatě namažte lithnou vazelínou a sestavte kulisu zpět. Vůle v uložení páky musí zcela zmizet, pohyb však musí zůstat hladký a lehký.

Krok 6: Zpětná montáž a seřízení řazení

Zrepasovanou kulisu namontujte zpět do karoserie a dotáhněte upevňovací šrouby. Zasuňte tyč řazení do svěrné objímky. Pro správné seřízení zařaďte neutrál, řadicí páku v kabině zaaretujte do středové polohy a na převodovce dotáhněte svěrnou objímku. Vyzkoušejte zařazení všech rychlostních stupňů včetně zpátečky při vypnutém i běžícím motoru.

Doporučení odborníků z Autoservisu Krupka

V Autoservisu Krupka provádíme repase a výměny mechanismů řazení u vozů Škoda Fabia, Octavia i Roomster na počkání nebo do druhého dne. Využíváme kvalitní německé náhradní díly a přesné přípravky pro seřízení chodu řazení.

---

Často kladené otázky (FAQ)

Lze vyměnit kulisu řazení bez demontáže výfuku?

U motoru 1.4 MPI je prostor pod podlahou poměrně těsný. Vyvěšení středního dílu výfuku z pryžových závěsů a povolení tepelného štítu je pro pohodlnou a bezpečnou práci nezbytné, kompletní demontáž výfukového potrubí z vozu však nutná není.

Click here to preview your posts with PRO themes ››

Kolik stojí kompletní oprava kulisy řazení na Fabii 1?

Cena samotné kvalitní opravné sady pouzder se pohybuje od 350 do 700 Kč, kompletní nová kulisa stojí cca 1 200 až 1 900 Kč. Práce v Autoservisu Krupka trvá přibližně 1,5 až 2 hodiny v závislosti na míře koroze šroubů tepelného štítu.

Proč jde špatně řadit jednička a zpátečka?

Tyto dva stupně jsou na krajních mezích dráhy řazení. Jakmile se v pouzdrech kulisy objeví vůle pouhé 2 až 3 milimetry, páka nedokáže pootočit řadicí tyč do krajní polohy a synchronizační kroužek v převodovce rychlost nezapadne.
